HZ-XL01泄漏電流測試網絡 泄漏電流測試盒
一：儀器介紹：
匯中儀器泄漏電流測試網絡符合IEC60990 GB/T121132接觸電流和保護導體電流的測量方法和IEC60598燈具第一部分 一般要求與試驗標準要求，并由以下部分構成。本網絡使用方便，操作簡單，把電源轉換開關這一部分單獨做出來，解決了以前一體機電源容量不夠的缺點。可以測試功率更大的產品。

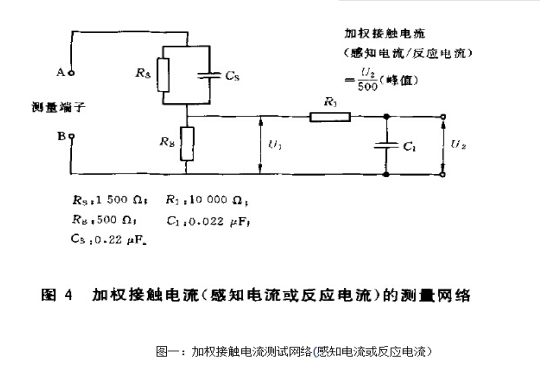

一部分為加權接觸電流測試網絡(感知電流或反應電流），見圖一。

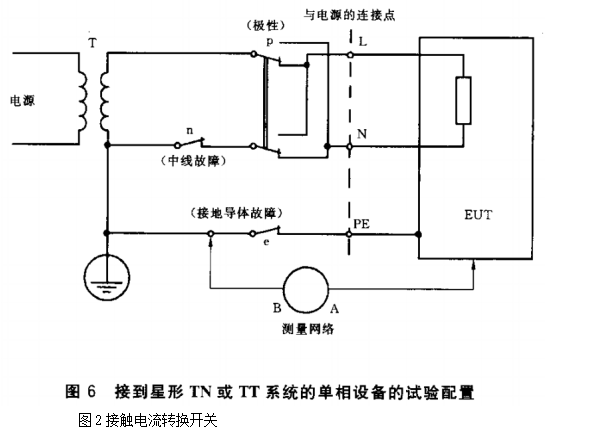

一部分是接觸電流轉換開關，見圖二。

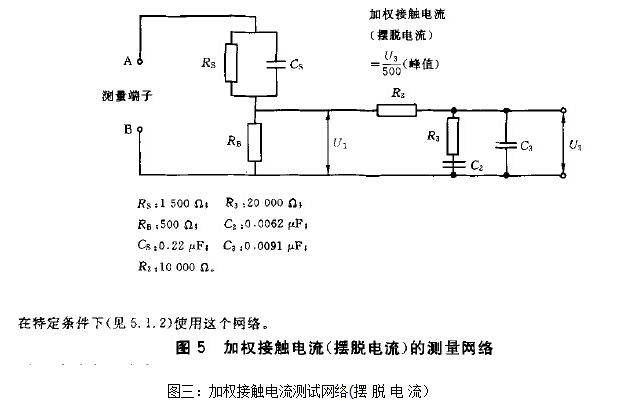

一部分是加權接觸電流測試網絡(擺 脫 電 流）見圖三。

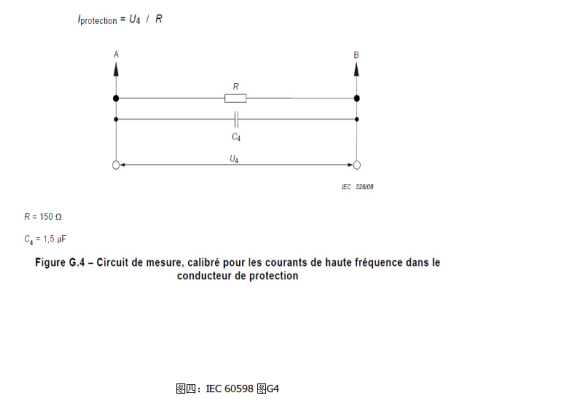

一部分是IEC 60598 圖G4 ，見圖四
二：測試前的準備：
測試前，需要準備以下儀器：
示波器一臺
1倍或10倍電壓探頭一個
電源一臺（可以調壓或變頻到需要的測試電壓或頻率）
三：測試方法：
① 把電源調節到需要測試的電壓和頻率，然后把接觸電流測試轉換開關的輸入端插到供電的電源上（后面網絡沒有接好時，請不要通電）
② 把樣品插到接觸電流測試轉換開關的輸出端子上。
③ 把接觸電流測試轉換開關的“B端”與接觸電流測試網絡的“B端”相連。
④ 把接觸電流測試網絡的“A端”接到需要接觸電流的位置上，比如測試適配器時，把A端接到適配器的輸出或外殼上
⑤ 示波器的探頭根據測試要求，分別夾到U1或U2 U3 U4端子了。
⑥ 接通供電電源，把“N線”開關打到接通位置，“正相”開關打到正相位置，“G線”開關打到通的位置，檢查被測試樣品是否已通電正常工作，示波器上是否有波形。
⑦ 樣品工作后，根據標準測試要求，在“正相”，“ 反相”，“ N線通”，“ N線斷”，“ G線斷”，“ G線通”等不同模式下，用示波器直接讀取U1或U2 U3 U4的電壓，接觸電流等于U2的峰仠除以500或按標準要求計算。
四：測試注意事項：
① 在測試時，由于部分端子可以接觸到，一定要注意安全
② 根據GB/T12113和IEC 60990標準要求，供電電源一定要進行隔離，并且零線與地線要連接在一起（簡單的方法可以用電壓表測試一下零線與地線之間是否有電壓，如果電壓大于2V，比如220V的電源，零線與地線之間有100V以上，這種情況需要把電源的零線和地線連接起來）
③ 測試時請注意電源的極性，火線一定要連接到接觸電流測試轉換開關的”L”端，如果接錯，會有觸電的危險
④ 在連接好示波器，測試樣品,B端子線后再通電，請勿通電時連接測試線路。
