產品介紹
HZ-12L雷擊浪涌發生器
1、測試目的
雷擊浪涌是模擬設備在不同環境與安裝條件下可能遭受的電力系統開關瞬態干擾、雷電瞬態干擾。
當設備的電源線、輸入/輸出線，以及通信線路在遭受到雷擊浪涌干擾時, 本測試可為產生雷擊浪涌時的抗干擾能力建立一個共同依據。
2、應用領域
t 民用設備（白色家電、AV設備等）
t 工業設備（工業機械、控制設備、辦公設備、醫療器械、游戲設備、測試設備等）
t 車載設備（導航、空調、音頻等）
t 電子部件（控制電路板及電路板上的電子部件等）
t 通信設備（電源線、傳送線路等）
t 照明器具（日光燈的閃變試驗等）
3、符合標準
ü IEC61000-4-5
ü EN61000-4-5
ü GB/T17626.5
ü 相關產品標準及企業標準
4、1.2/50μs組合波發生器

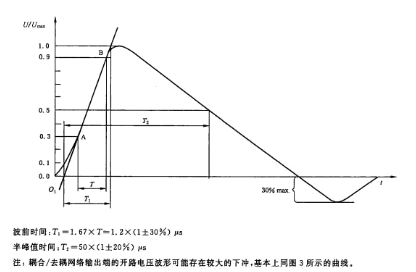

浪涌電壓（1.2/50μs）

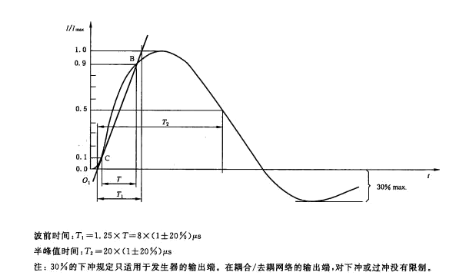

浪涌電流（8/20μs）
設備簡介
1、技術特點
1）完全符合IEC61000-4-5、EN61000-4-5以及GB/T17626.5的最新標準;
2）提供高達6.6kV的脈沖試驗電壓;
3）軟件內置了IEC標準所規定的等級模式、用戶自定義模式，可隨時調用，并具備電壓等級、正負極性、相位角及耦合方式自動切換功能，實現一鍵完成所有測試步驟;
4）第三代高頻放電開關，精度高，相位準，復現性好;
5）高精度高壓源，配合軟件控制，實現全范圍高精度波形輸出;
6）內置單相三線耦合去耦網絡;
2、主要技術參數
產品型號 | HZ-12L |
浪涌波形 | 1.2/50μs組合波 |
輸出浪涌電壓 | 開路電壓：0.5～6.6kV±10% |
輸出浪涌電流 | 短路電流：0.25～3.3kA±10% |
極性 | 正、負、正負自動交替 |
觸發方式 | 自動/手動 |
輸出阻抗 | 2ohm（源輸出）/12ohm（共模）/2ohm（差模） |
用戶自定義工作模式 | 各種參數均可設置及保存，最終實現電壓等級、耦合方式、正負極性及相位角自動漸變的功能 |
浪涌間隔時間 | 20s~9999s（其中20秒為儀器固有的充電時間） |
單次設定浪涌觸發次數 | 1~9999 |
相位注入方式 | 異步/同步:0°～ 359°（1°步進） |
受試設備電源容量 | 單相三線輸出： AC220V/20A 50/60Hz DC400V/10A; |
耦合方式 | 共模(12ohm+9μF) 差模(2ohm+18μF) |
設備尺寸 | 19”/4U |
