HZ-G101耦合器加熱用的試驗裝置

產品介紹

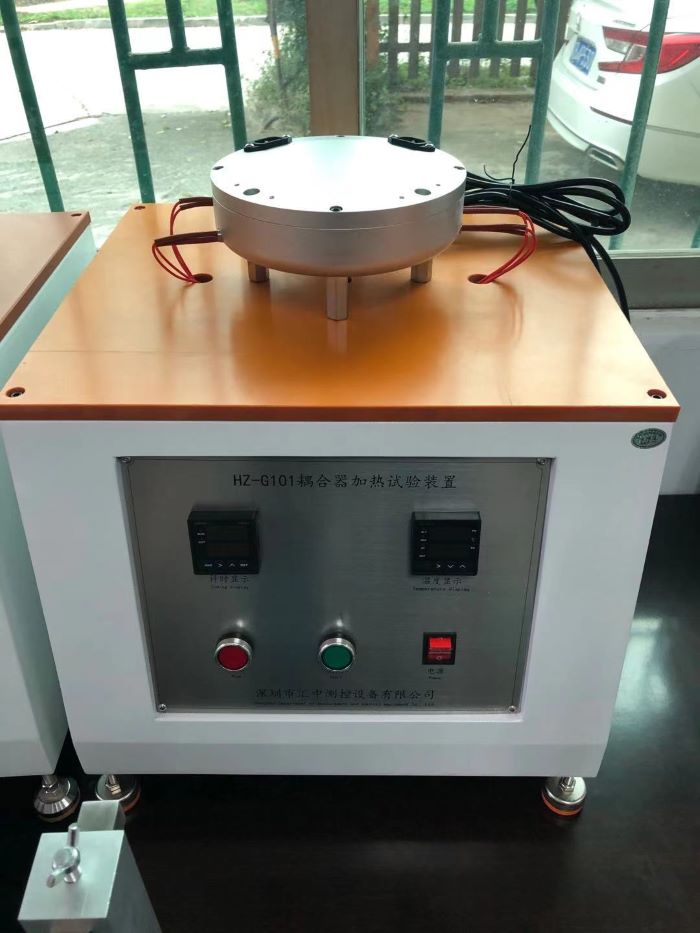

HZ-G101耦合器加熱用的試驗裝置

GB17465圖13耦合器加熱試驗裝置  IEC60320-1圖13耦合器加熱測試裝置

IEC60320-1圖13耦合器溫升試驗裝置

耦合器加熱試驗裝置是深圳匯中儀器公司依據標準GB17465.1-2009第18條、圖13以及IEC60320-1第18.2條及圖13的要求設計制造，用于耦合器在熱條件或酷熱條件下的耐熱性能測試。該裝置由發熱片和熱電偶、溫控表、計時器、耦合器座子等組成。
技術參數：
1)供電電源：AC220V  50Hz；
2)加熱溫度：RT常溫～200℃；
3)溫度分辨率0.1℃，誤差±1℃；
4)加熱控制方式：溫控表PID控制；
5)耦合器中心距：以Φ175的圓均布排列；
6)耦合器輸入插座：
   a)10A耐熱及耐酷熱暗裝式器具輸入插座各一個，外殼為耐熱絕緣材料（10A 耐熱器具輸入插座：測試10A連接器，試驗溫度120°±2°；耐酷熱器具輸入插座：測試10A連接器，試驗溫度155°±2°）；
