HZ-G114插銷彎折試驗裝置

產品介紹

HZ-G114插銷彎折試驗裝置

一、設備概述：適用于帶絕緣護套的插銷進行彎折的測試，以檢查產品的承受彎曲應力后的剛度和機械強度試驗。

二、符合標準：按照GB1002-2024中5.3章節及圖26要求。

三、技術參數：

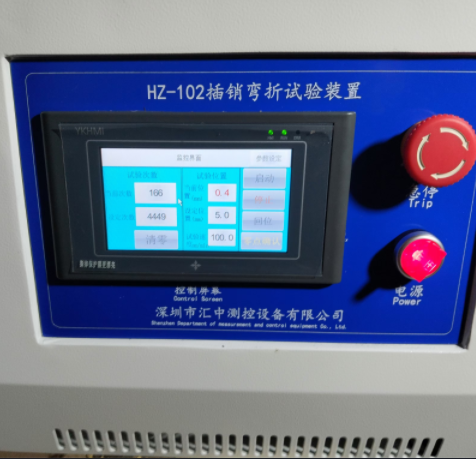

1、控制方式：PLC控制，4寸真彩觸摸屏人機界面智能操作；

2、測試工位：1工位；

3、框架結構：采用冷軋鋼鋼板折彎后做為骨架，噴塑工藝，上下式結構，下部控制系統，上部試驗部分；

4、安裝夾具：V型上下自鎖緊夾具；

5、測試驅動：步進減速電機作為彎曲主動力；

6、施力位置：手動調節，施力位置距離插合面14mm，最大可調25mm；

7、彎折行程：0-15mm，觸摸屏可設置；

8、彎折速度：0-75mm/s,觸摸屏可設置；

9、試驗次數：0-999999次，觸摸屏可設置；
