GB40876-2021 商用電磁灶能效標準測試鍋

產品介紹

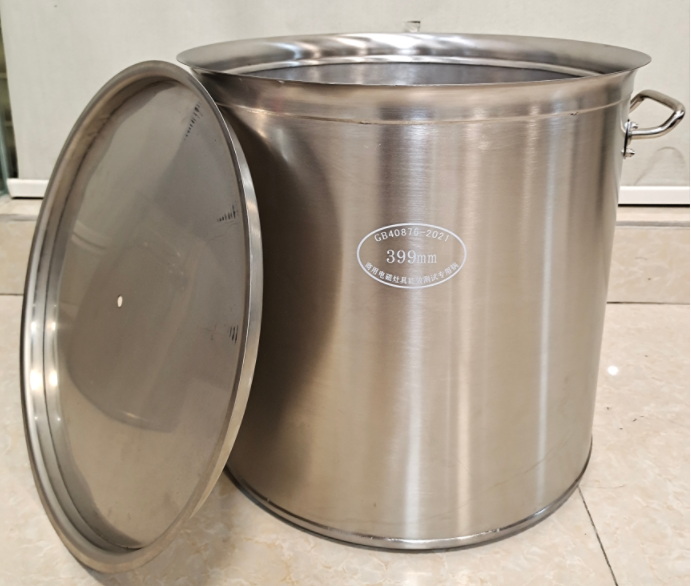

HZ-C03S  GB40876-2021 商用電磁灶能效標準鍋簡介

深圳市匯中測控設備有限公司制造及銷售的商用電磁灶能效標準鍋是根據 GB40876-2021《商用電磁灶能效限定值及能效等級》有關非一體式平灶標準測試鍋及鍋蓋的要求制作。主要用于考核評定商用電磁灶能效限定值及能效等級的試驗測試鍋具。

技術要求：

1．鍋體材質：鍋底為 10Cr17（SUS430)，鍋壁為 0Cr18Ni19(0Cr19Ni19);

2．鍋蓋材質；0Cr18Ni19(0Cr19Ni19);

3．鍋身底部不能向外凸，底部最大凹度為 0.6%倍有效直徑;

4．鍋身及鍋蓋表面要光潔，銳邊倒鈍；

A1. 非一體式平灶標準鍋幾何形狀見圖 A1, 尺寸圖見表 A1 , 單位為毫米

序號	鍋口外徑A	鍋口內徑B	鍋身高度 H	鍋底厚度Tb	鍋壁厚度 Th	鍋口倒角 Ra	鍋底倒角 Rb	鍋口高度Ha
1	325	299	300	3.0	1.2	16.6	13.8	26.5
2	425	399	400	3.0	1.2	17.0	13.8	30.0
3	525	499	500	3.0	1.2	17.6	13.8	30.0
4	630	599	600	3.0	1.2	18.0	13.8	22.5

A.2. 非一體式平灶標準鍋蓋幾何形狀見圖 A.2, 尺寸圖見表 A.2 , 單位為毫米

A.3. 非一體式凹形灶與一體灶標準鍋蓋幾何形狀見圖 A.3,基本尺寸圖見表 A.3 ,單位為毫米

序號	鍋蓋直徑 D	鍋蓋厚度 t
1	200	1
2	250
3	300
4	350
5	400
6	450
7	500
8	550
9	600
10	650
11	700
12	800
13	900
14	1000
15	1100

表 A.3 二號標準鍋蓋尺寸
