GB40876商用電磁灶能效標準鍋

產(chǎn)品介紹

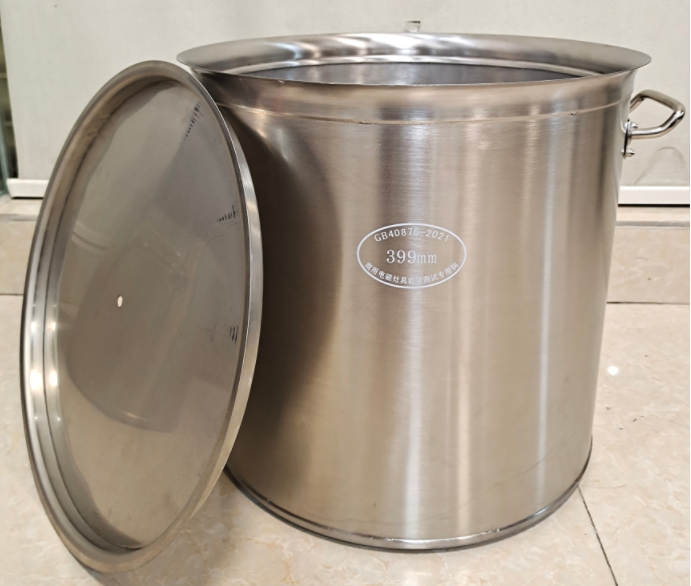

HZ-C03S  GB40876-2021 商用電磁灶能效標準鍋簡介

深圳市匯中測控設備有限公司制造及銷售的商用電磁灶能效標準鍋是根據(jù) GB40876-2021《商用電磁灶能效限定值及能效等級》有關非一體式平灶標準測試鍋及鍋蓋的要求制作。主要用于考核評定商用電磁灶能效限定值及能效等級的試驗測試鍋具。

技術要求：

1．鍋體材質(zhì)：鍋底為 10Cr17（SUS430)，鍋壁為 0Cr18Ni19(0Cr19Ni19);

2．鍋蓋材質(zhì)；0Cr18Ni19(0Cr19Ni19);

3．鍋身底部不能向外凸，底部最大凹度為 0.6%倍有效直徑;

4．鍋身及鍋蓋表面要光潔，銳邊倒鈍；

A1. 非一體式平灶標準鍋幾何形狀見標準圖A1, 尺寸圖見表A1 , 單位為毫米

序號	鍋口高度 Ha	鍋口高度 Ha	鍋口高度 Ha	鍋口高度 Ha	鍋口高度 Ha	鍋口高度 Ha	鍋口高度 Ha	鍋口高度 Ha
1	325	299	300	3.0	1.2	16.6	13.8	26.5
2	425	399	400	3.0	1.2	17.0	13.8	30.0
3	525	499	500	3.0	1.2	17.6	13.8	30.0
4	630	599	600	3.0	1.2	18.0	13.8	22.5

表 A.1 標準鍋具尺寸

A.2. 非一體式平灶標準鍋蓋幾何形狀見標準圖A.2, 尺寸圖見表A.2,單位為毫米

A.3. 非一體式凹形灶與一體灶標準鍋蓋幾何形狀見標準圖 A.3,基本尺寸圖見表 A.3 ,單位為毫米

序號	鍋蓋直徑 D	鍋蓋厚度 t
1	200	1
2	250
3	300
4	350
5	400
6	450
7	500
8	550
9	600
10	650
11	700
12	800
13	900
14	1000
15	1100

表 A.3 二號標準鍋蓋尺寸
